增安型接线箱样机温升试验的规范要求

发布时间：2025/09/26

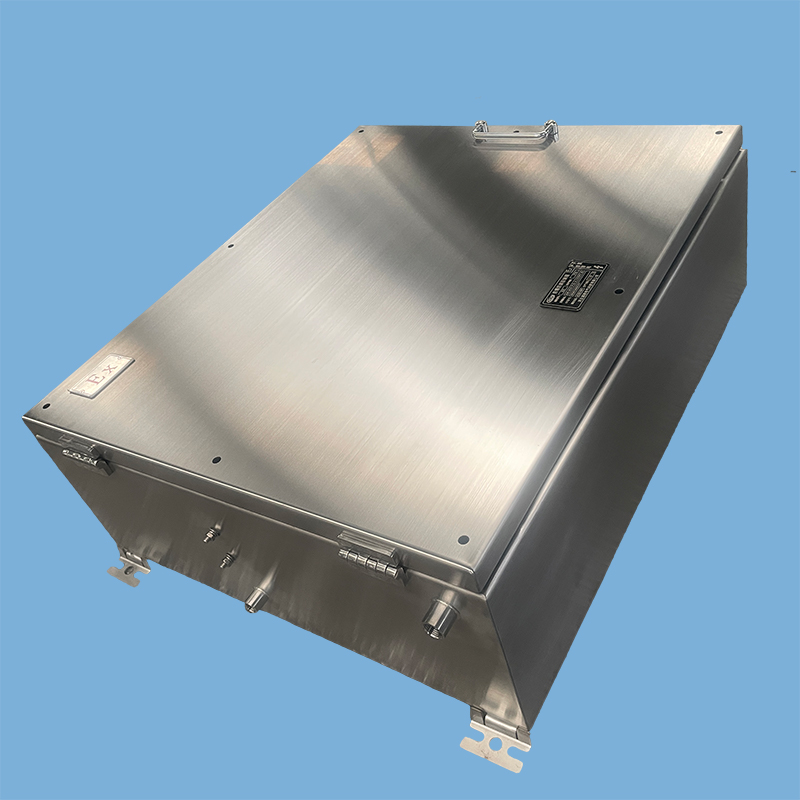

增安型接线箱是危险场所电气系统的核心安全组件，借助内部增安型精细化设计，构建出与外部危险环境相隔离的安全腔体，为设备安全运行筑牢基础。它通过对箱内电气部件采取针对性措施，确保内部接线端子在正常运行时既不产生过热，也不引发火花，从而消除爆炸三要素中的点燃源；其具体试验必须符合 IEC 60079-7 及 GB/T 3836.3 标准规定。

送检资料

增安型接线箱‌送检资料应包含总装图、零件图、企业标准(国内认证提供)、说明书、‌材质报告和内装Ex元件相关证书等最基本资料。‌

测试样品要求说明

1最不利端子配置

应选择端子盒内易产生热量积聚的位置（如靠近外壳壁或散热不良区域），并采用最大规格导线进行连接，导线长度应与外壳对角线尺寸保持一致。导线需分为6组捆扎，并在盒外预留不少于0.5米的长度，以模拟实际安装环境。

2电路模拟要求

所有端子应采用串联布线方式，确保试验电流流经每个被测端子。导线绑扎方式需真实反映实际安装条件下的散热限制效应。

3测试执行规范

3.1电流加载条件
施加电流值等于端子额定电流，待温度稳定后测量。

3.2盒内最热点温度

单个端子相对于局部环境的温升（需排除盒体整体温升影响）。

4最不利状态判定

通过调整以下参数记录最高温升组合：

a. 导线截面积

b. 进线位置

c. 端子几何尺寸与布局

5热源特性说明，主要发热源识别

不同于常规电气设备，此类盒体的主要热源为连接电缆（非端子本体），实际安装方式（如布线密度、通风条件）对温升影响显著。

6温度组别评定原则

a. 需同步考虑：盒体整体温升（由所有端子共同作用）；

b. 单个端子局部温升（独立于盒体环境）；
c. 两者共同决定最终温度组别划分。

最大耗散功率法与可替代方法的送检材料及试验样品

1最大耗散功率法

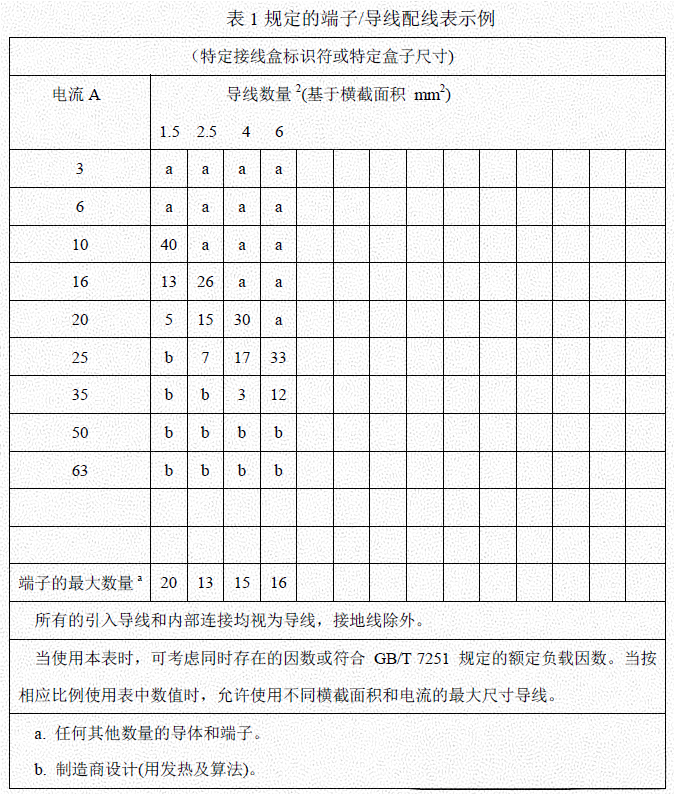

1.1 送检材料应明确适用接线端子的制造商、型号规格、拧紧力矩、适用导线的型号规格、每个端子安装导线数量等。

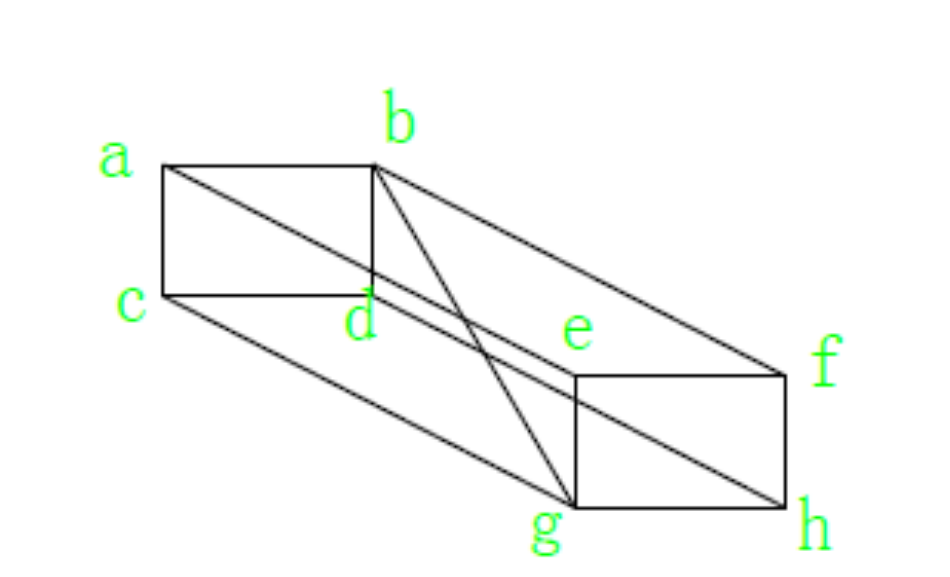

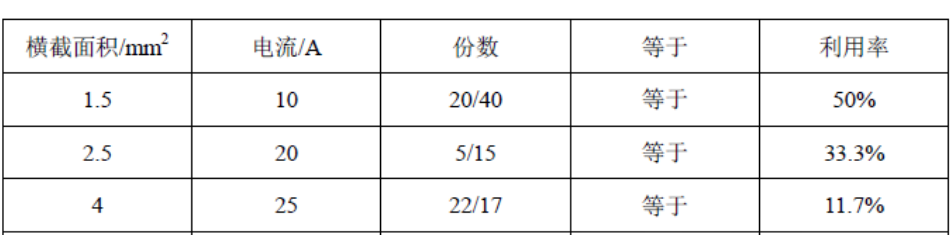

1.2 试验样品需提供装入“最不利状态”接线端子的相应接线箱，每种尺寸的接线箱均应提供。外壳内部接线端子用导线串联，串接接线端子的导线长度应为外壳内部三维对角线的长度（图1），导线的布置应使试验电流通过每个端子,并且布线方式为串联。为表现导线绑扎的发热影响和典型安装的其他影响,导线应按6组绑扎成束,盒子外面的长度至少为0.5m。并且内部导线应每6根绑扎成束。端子的“最不利状态”指出现最高温升时的状态，需经检验机构确认。
