防爆配电控制箱选型、安装与运维全指南

一、概述

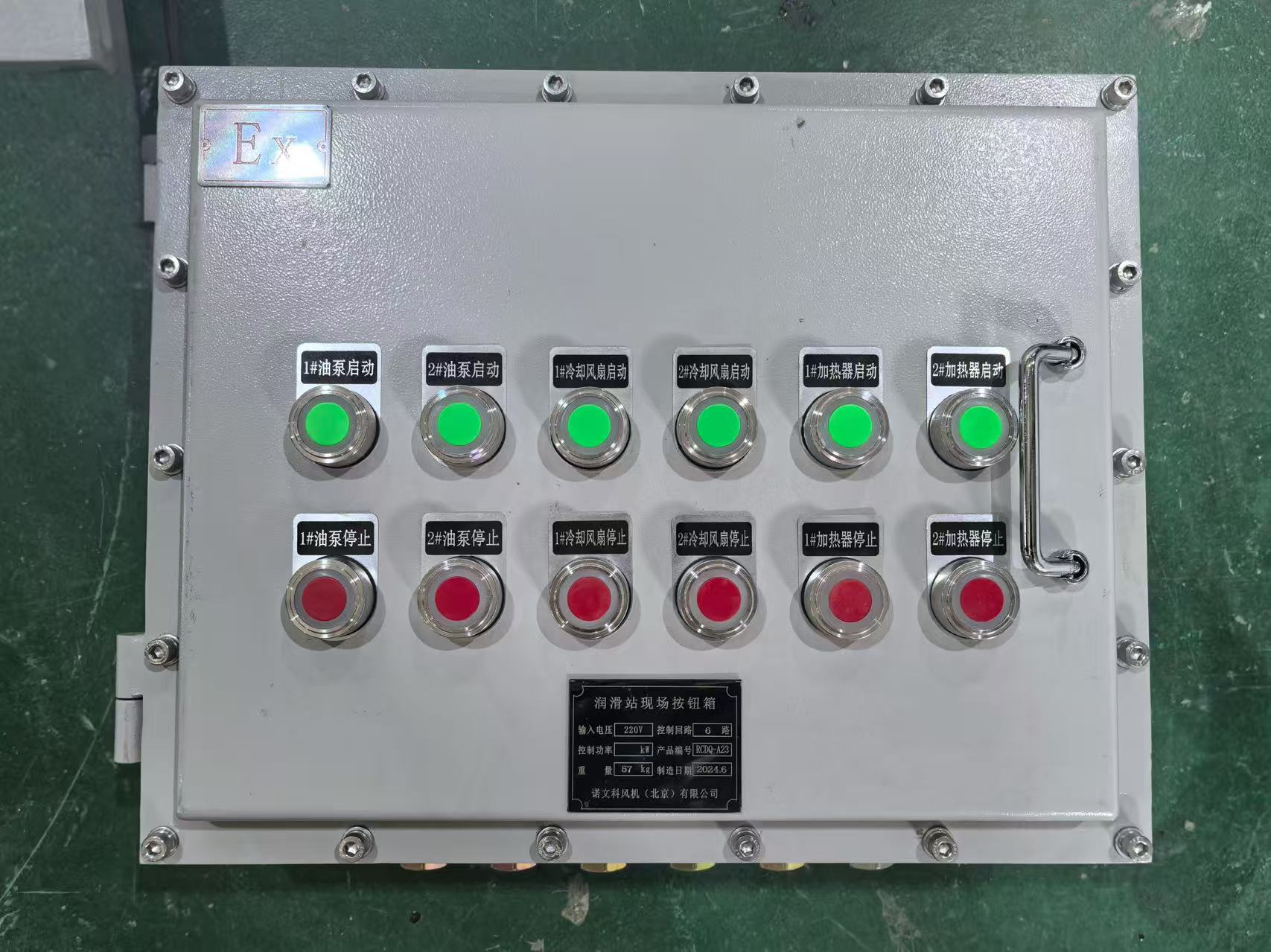

防爆配电控制箱是专为爆炸性危险环境设计的电力分配与设备控制装置，广泛应用于石油、化工、天然气、煤矿、制药等存在易燃易爆气体或粉尘的场所。其安全性能不仅取决于产品本身的质量，更依赖于从选型、安装到运维的全生命周期规范管理。

二、选型指南

2.1 危险区域划分

根据GB 3836.14《爆炸性环境 第14部分：场所分类》的规定，首先应对安装现场进行危险区域划分：

2.2 防爆型式选择

根据爆炸性介质的种类和负载特性选择对应的防爆型式-：

• 隔爆型（Ex d） ：适用于大功率负载，通过隔爆外壳承受内部爆炸并阻止火焰外传

• 本质安全型（Ex i） ：适用于低功耗信号回路，限制电路能量至安全水平

• 增安型（Ex e） ：适用于无火花辅助设备，通过增强安全措施避免产生火花

• 正压型（Ex p） ：适用于大型控制柜，通过保护气体维持正压

实际应用中，多数防爆配电箱采用复合型式（如Ex de）。

2.3 关键参数确认

选型时须核实以下参数：

• 额定电压与电流（根据供电系统和负载总功率）

• 回路数量与操作方式

• 短路分断能力（如Icu≥50kA）

• 防护等级（室内≥IP54，户外≥IP65）

• 温度组别（T1~T6，须低于可燃物质引燃温度）

2.4 认证要求

所有产品须具备国家防爆电气产品质量监督检验中心颁发的防爆合格证。防爆标志（如Ex d IIB T4 Gb）须与实际环境的气体组别、温度组别相匹配。

三、安装规范

3.1 安装位置

• 通风良好、便于操作维护

• 远离释放源，避免机械损伤和腐蚀

• 箱体底部距地面1.2~1.5米

• 落地安装的控制柜应高出地面50~100mm-

3.2 固定与接地

• 使用膨胀螺栓或预埋螺栓牢固固定

• 严禁焊接固定，以免破坏防爆性能

• 设置专用内外接地端子，接地电阻≤4Ω

• 所有金属部件进行等电位连接

3.3 电缆引入与接线

• 使用与箱体螺纹匹配的防爆格兰头进行密封

• 未使用的接口用金属堵头封死-

• 接线牢固整齐，不得有裸露带电体

3.4 隔爆面保护

隔爆结合面是安全核心，安装时严禁磕碰划伤，须清除杂质并均匀涂抹防锈油脂。

四、运维管理

4.1 检查制度

建议建立三级检查制度：

• 日常检查：外观、运行状态

• 月度检查：密封性、紧固件

• 年度检查：全面电气检测、防爆性能验证

检查内容包括：

• 箱体锈蚀、变形情况

• 密封圈老化开裂情况

• 内部元器件过热、松动、电弧灼伤痕迹

• 联锁、报警装置功能

4.2 操作禁令：

• 严禁带电开盖

• 严禁在箱体上随意开孔

• 严禁随意更换与防爆参数不匹配的元件

4.3 记录与档案管理

每次检查、维护、故障处理须详细记录。根据《爆炸性环境用设备全生命周期管理办法》（2026年起实施），防爆设备从选型、安装、运维到报废须全程留档、溯源管理。

五、标准依据

防爆配电控制箱的选型、安装与运维主要依据以下标准：

六、结语

防爆配电控制箱的安全效能，30%依靠正确选型与安装，70%依赖于持之以恒的规范管理与科学维护。我司专业团队可为客户提供从选型咨询、安装指导的全流程技术服务，欢迎来电咨询。
