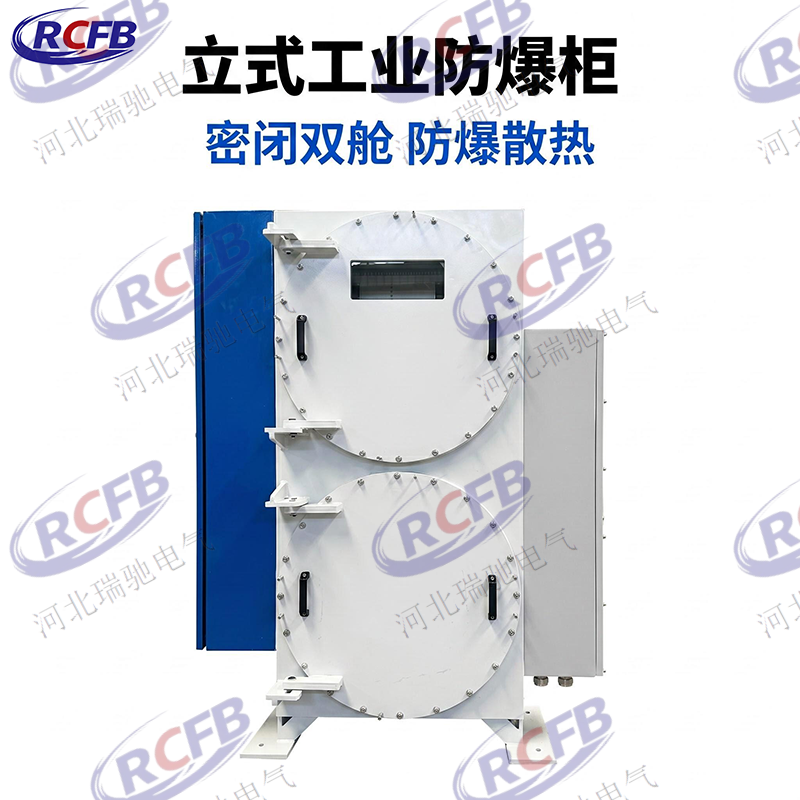

防爆机柜散热问题系统解决方案

一、问题背景

防爆机柜的密封结构与散热需求之间存在天然矛盾。在石油、化工、制药、煤炭等爆炸性环境中，电气设备必须安装于经过防爆认证的外壳内，以阻止可燃气体或粉尘侵入。然而，全密封结构导致内部空气无法有效对流，变频器、功率模块等高发热元件的热量不断累积，若散热措施不到位，将引发以下风险：

• 内部元器件工作温度超过额定范围，加速老化、缩短寿命；

• 外壳表面温度超标，可能引燃周围爆炸性气体或粉尘；

• 设备频繁过热停机，影响生产连续性。

因此，在保证防爆型式完整性的前提下设计合理的散热方案，是防爆机柜设计与选型的关键课题。

二、主流散热技术方案

根据散热原理、动力来源及适用场景，当前主流技术方案分为以下五大类：

（一）自然散热（被动散热）

技术原理：发热元件产生的热量经导热介质传导至机柜外壳，通过外壳表面的散热鳍片以热辐射和自然对流方式散发至周围环境中。该方式无需任何动力输入，无运动部件，安全可靠性最高。

适用条件：内部总发热功率低于数百瓦、环境温度不高于设计上限且外部空气流通良好。

技术优势：免维护、零故障率、无额外能耗。

局限性：散热能力有限，对高温环境适应性不足。

（二）强制风冷系统

技术原理：在防爆机柜内部或外部安装符合防爆等级的专用风机，通过设计合理的风道（通常为“下进上出”）实现内部空气强制流动，加速热量交换。风道内壁应保持光滑以降低流动阻力，进风口需加装防爆型空气过滤器，防止粉尘及爆炸性颗粒被吸入。

技术要点：

• 所有风机须具备国家防爆认证，如隔爆型（Ex d）或增安型（Ex e）；

• 风机接线盒等电气部件需符合对应区域的防爆标准；

• 推荐结合温度传感器实现风机启停自动控制，降低能耗。

适用条件：中低发热量场景，发热功率一般在数百至一千瓦量级。

（三）防爆空调与热交换器

当机柜内部发热量较大或外部环境存在潮湿、腐蚀性气体、导电粉尘时，不宜直接引入外部空气。防爆空调与热交换器通过间接换热方式解决该问题。

3.1 防爆空调

技术原理：采用全密闭制冷循环，柜内空气经蒸发器降温后吹回柜内，热量通过冷凝器释放到柜外环境。柜内空气与外部环境无直接交换，彻底杜绝粉尘、潮气和腐蚀性气体侵入。部分型号还具备低温制热功能，可防止低温凝露。

适用条件：高发热量场景（功率在1kW以上）、外部环境恶劣（高温、高湿、高腐蚀）。

3.2 防爆热交换器

技术原理：柜内热空气流经换热器一侧，与另一侧流动的外部冷空气或冷却水通过金属壁间接换热。内部空气保持封闭循环。按冷却介质分为风-风型和风-水型两类。

使用前提：环境温度必须低于柜内温度。

（四）液体冷却与热管散热

针对大功率变频器、整流器等高发热量设备，液体冷却和热管散热是效率最高的方案。

4.1 热管散热

技术原理：热管为全封闭真空管，内部充注纯水或乙醇等工质。发热端受热后工质汽化，快速流动至冷凝端释放热量后液化回流，通过相变循环高效传导热量，热传导效率为实心金属材质的数十至数百倍。热管无需外部动力，完全依靠自身工质循环，安全性高。

4.2 液冷系统

技术原理：采用不燃性冷却液（矿物油、氟化液等）在封闭管路中循环流动，通过液冷板或冷却盘管直接接触发热元件表面吸收热量，经防爆泵驱动至柜外换热器释放。整个回路完全密封，不与危险环境接触。在矿用隔爆场景中，双层水冷管方案已被证实可将散热效果显著优化。

适用条件：发热功率达数千瓦以上的高强度使用场景，如大功率变频器、大功率整流器。

散热能力：可承载数千瓦以上的持续热负荷，且散热效率基本不受环境温度影响。

（五）正压通风散热

技术原理：系统持续向正压型防爆柜内通入经过滤的洁净空气或惰性气体（如氮气），使柜内压力始终略高于外部环境压力，阻止爆炸性气体或粉尘进入。同时，通入的气流在流经柜内发热元件后携带热量经专门排气通道（配防爆阻火元件）排出，一次性完成防爆维持与热交换两项任务。持续吹扫型正压柜在换气期间可有效带走柜内热量。

技术要点：

• 进气须经严格净化处理，确保无尘、无水、无腐蚀性；

• 排气口须设置防爆阻火元件；

• 开门操作前须进行充分吹扫换气以保证安全。

适用场景：内部集成大功率变频器、触摸屏等发热量大的设备，以及隔爆型式难以实现的复杂控制系统。

三、选型综合对照表

四、核心安全原则

所有散热部件必须持有国家防爆合格证及CCC认证（风机、压缩机、泵、传感器等均须符合对应防爆区域的等级要求），严禁在危险场所使用普通风扇或未经认证的散热装置；

1. 外壳表面温度不得高于温度组别限值：以隔爆产品为例，若防爆合格证要求的温度组别为T6，则外壳表面最高温度不得超过85℃；

2. 防爆型式完整性不得因散热设计而削弱：不得在隔爆壳或正压壳上开孔设置普通风扇直接通风；

3. 整机须经专业防爆检测机构检验合格后方可投入使用。
