防爆电气基础安全知识

一、爆炸性环境与危险场所分类

爆炸性环境是指在大气条件下，可燃性物质与空气混合形成爆炸性混合物的环境。根据物质状态和危险程度，危险场所可分为以下几类：

1. 气体 / 蒸气爆炸性环境（GB 3836 系列标准）

按区域危险等级（根据爆炸性混合物出现的频率和持续时间）划分：

• 0 区

  ：连续或长期存在爆炸性气体混合物的场所（如密闭储罐内部）。

• 1 区

  ：可能偶尔出现爆炸性气体混合物的场所（如加油站油罐区附近）。

• 2 区

  ：不太可能出现，即使出现也仅短时存在的场所（如加油站加油机周围）。

按爆炸性物质类别划分：

• I 类

  ：煤矿瓦斯（甲烷）环境（仅适用于煤矿）。

• II 类

  ：工业气体 / 蒸气环境（如丙烷、汽油蒸气等），按引燃能量进一步分为 IIA（如丙烷）、IIB（如乙烯）、IIC（如氢气，最危险）。

2. 粉尘爆炸性环境（GB 12476 系列标准）

按区域危险等级划分：

• 20 区

  ：连续或长期存在可燃性粉尘云的场所（如粉尘储罐内部）。

• 21 区

  ：可能偶尔出现可燃性粉尘云的场所（如粉尘输送管道附近）。

• 22 区

：可能偶尔出现可燃性粉尘层（堆积后被扰动形成云）的场所（如粉尘车间地面）。

按粉尘类别划分：

• III A 类

  ：可燃性飞絮（如棉絮、麻絮）。

• III B 类

  ：非导电性粉尘（如面粉、塑料粉）。

• III C 类

  ：导电性粉尘（如铝粉、镁粉，更危险）。

二、防爆电气的核心安全原理

防爆电气的设计围绕 “阻止点燃源与爆炸性混合物接触，或限制点燃源能量低于引爆阈值” 展开，核心原理包括：

• 限制能量

  ：通过设计限制电气设备的电流、电压或功率，确保产生的火花能量低于爆炸性混合物的最小点燃能量（如本安型设备）。

• 隔离爆炸

  ：通过坚固外壳将爆炸限制在设备内部，阻止火焰或高温向外部传播（如隔爆型设备）。

• 降低风险

  ：通过提高设备安全性（如增安型设备），减少正常运行时产生点燃源的可能性。

• 密封防护

  ：通过密封结构阻止爆炸性混合物进入设备内部（如浇封型设备）。

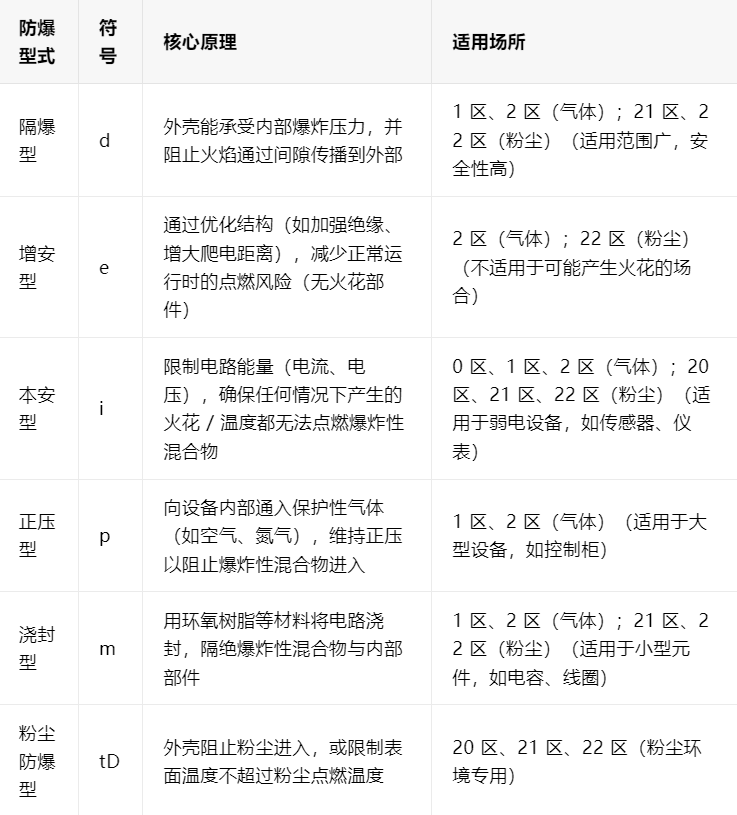

三、常见防爆型式及适用场景

防爆电气的 “防爆型式” 是其核心设计特征，由特定符号表示，常见类型如下：

四、防爆标志的解读

防爆电气的 “防爆标志” 是识别其防爆性能的关键，格式为：Ex + 防爆型式 + 类别 + 级别 + 温度组别 + 认证标志。
例如：Ex d IIB T3 Gb

• Ex

  ：防爆通用标志；

• d

  ：隔爆型；

• IIB

  ：适用于 IIB 类气体（如乙烯）；

• T3

  ：温度组别（最高表面温度≤200℃）；

• Gb

    ：设备保护级别（适用于 1 区、2 区）。

关键参数说明：

• 温度组别（T1-T6）

  ：表示设备最高表面温度（正常 / 故障时），需低于爆炸性物质的 “点燃温度”。例如：T1（≤450℃）、T6（≤85℃，适用于易点燃物质如乙醚）。

• 设备保护级别（EPL）

  ：表示设备对不同危险区域的保护能力。气体环境中，Ga（0 区）＞Gb（1 区）＞Gc（2 区）；粉尘环境中，Da（20 区）＞Db（21 区）＞Dc（22 区）。

五、防爆电气的选型原则

选型需匹配爆炸性环境的 “危险等级、物质类别、温度组别”，核心原则：

1. 区域匹配

   ：0 区只能选本安型（ia）；1 区可选隔爆型（d）、本安型（ib）等；2 区可选增安型（e）、隔爆型（d）等。

2. 物质匹配

   ：II C 类气体（如氢气）需用能覆盖 II C 的设备（标志含 “IIC”），不能用 II A/B 设备。

3. 温度匹配

   ：设备温度组别（如 T4）需高于爆炸性物质的点燃温度（如物质点燃温度 200℃，需选 T3 及以上，即≤200℃）。

4. 环境适应

   ：考虑湿度、腐蚀、振动等环境因素（如潮湿环境需选防水型防爆设备）。



六、安装与维护的安全要点

防爆电气的防爆性能依赖于完整的结构，安装和维护不当会直接导致防爆失效，需严格遵循：

1. 安装前检查

   ：确认防爆标志与场所匹配；检查外壳无裂纹、隔爆面无划痕 / 锈蚀；紧固螺栓齐全、无松动。

2. 隔爆面保护

   ：隔爆面（如外壳接合面）需保持清洁、涂防锈油（严禁涂油漆）；安装时避免磕碰，间隙需符合设计要求（过大可能导致火焰传播）。

3. 引入装置密封

   ：电缆引入处需用专用密封件（如橡胶密封圈），确保无间隙（防止爆炸性混合物进入）；严禁用非专用密封圈或省略密封。

4. 禁止私自改装

   ：不得随意更换零件（如用普通螺栓代替防爆螺栓）；不得开孔、焊接外壳（破坏防爆结构）。

5. 定期维护

   ：每 3-6 个月检查一次（粉尘环境更频繁），清理隔爆面杂物、紧固松动螺栓；发现外壳破损、隔爆面损坏时，立即停用并更换。

七、相关标准与认证

防爆电气必须符合严格的标准，否则存在重大安全隐患：

• 国内标准

  ：气体防爆遵循 GB 3836 系列，粉尘防爆遵循 GB 12476 系列。

• 国际标准

  ：欧盟 ATEX 指令、国际电工委员会 IECEx 体系、美国 UL 标准等。

• 认证要求

  ：合格产品需通过权威机构认证（如国内 CQST、欧盟 ATEX 认证），并在铭牌上标注认证标志（如 “Ex”+ 认证机构代码）。

八、常见安全风险与规避

• 风险 1

  ：在危险场所使用非防爆设备（如普通开关、灯具）→ 后果：直接产生点燃源，引发爆炸。→ 规避：严禁在防爆区域使用非防爆设备。

• 风险 2

  ：隔爆面锈蚀 / 变形→ 后果：间隙变大，无法阻止火焰传播。→ 规避：定期清洁、涂防锈油，避免潮湿 / 腐蚀环境。

• 风险 3

  ：私自改装防爆设备（如钻孔穿线）→ 后果：破坏防爆结构，失去防爆能力。→ 规避：改装必须由原厂或有资质的机构进行。

防爆电气的安全核心是 “设计合规、选型正确、安装规范、维护到位”。在爆炸性环境中，任何微小的疏忽（如一颗缺失的防爆螺栓）都可能引发致命事故，必须严格遵循标准和规范。
