不锈钢防爆正压柜详细介绍

一、产品概述

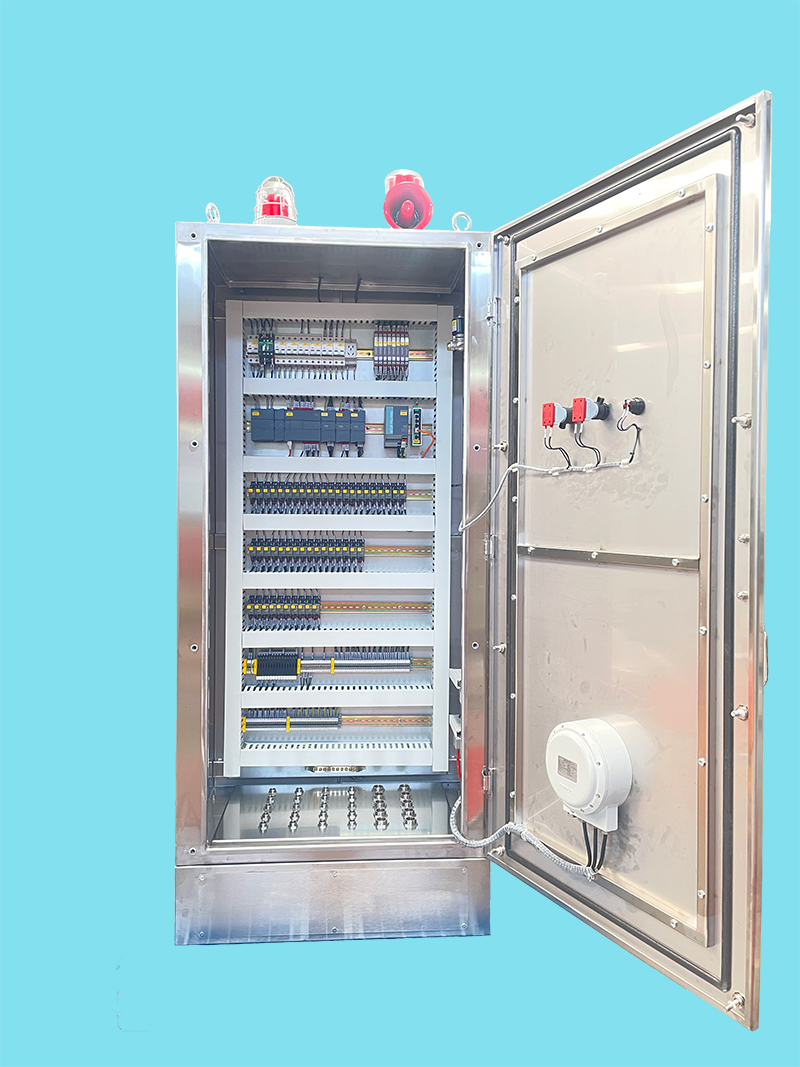

不锈钢防爆正压柜是一种通过**微正压原理**实现防爆的电气设备，适用于存在爆炸性气体或粉尘的危险环境（如石油化工、医药、冶金等行业）。其核心是通过向柜内注入洁净气体（如压缩空气或氮气），使内部压力持续高于外部环境，阻止可燃气体进入，从而保护内部电器元件（如PLC、变频器、触摸屏等）安全运行。

二、核心工作原理

1. 正压保护机制：

- 通入保护气体后，柜内形成 80–1000 Pa的微正压环境，外部爆炸性气体无法侵入。

- 自控系统实时监测压力，实现自动换气、补气、超压排气及低压联锁断电功能。

2. 安全联锁控制：

- 启动前换气：必须经过 ≥30分钟的换气，确保排出柜内可燃气体后，系统才允许供电。

- 压力异常处理：

- 压力 <100 Pa：声光报警并自动补气；

- 压力 <50 Pa：自动切断配电电源（强制断电）；

- 压力 >300 Pa：关闭进气或开启排气阀；

- 压力 >800 Pa：泄压阀启动，防止柜体变形。

三、结构与技术特点

1. 材质与密封：

- 柜体采用 304/316不锈钢或碳钢（表面喷塑），厚度≥2.5mm，耐腐蚀性强，适用于海边、化工厂等腐蚀环境。

- 所有接口采用 耐油橡胶密封圈+发泡橡胶，门盖用特种螺丝紧固，确保气密性。

2. 智能控制系统：

- 包含压力传感器、泄压阀、声光报警器，支持远程监控和故障诊断。

两种供气模式：

- 防爆标志：Exdembpx IIC T4 Gb（最高等级）。

- 适用区域：

- 气体环境：1区、2区（IIA/IIC类，T1–T4组别）；

- 粉尘环境：20区、21区、22区。

- 温度范围：-20℃ ~ +40℃，湿度≤95%（25℃时）。

四、应用领域

- 高危行业：石油平台、化工厂、制药车间、危化品仓库、矿井等。

- 典型设备适配：变频器、触摸屏、PLC、分析仪表等昂贵或散热需求高的元件。

五、安装与维护要点

1. 安装规范：

- 气源要求：0.2–0.8 MPa 洁净空气或氮气，入口需加装干燥过滤器。

- 严禁倾斜搬运，必须吊装；布线采用电缆沟或防爆软管，接地螺钉≥M10规格。

2. 维护要求：

- 定期检查密封圈老化情况，及时更换；

- 隔爆结合面需涂 204-1防锈油防锈。

3. 安全警告：

- 运行时严禁开柜门！程序调试需在安全区完成。

六、选型与定制

- 尺寸与形态：支持柜式（上下/左右结构）、壁挂式、琴台式等。

- 非标定制：提供图纸后，可定制进线口径（Ø6–80mm）、安装方向（上进上出/下进下出）等。
