外壳材质对防爆设备温升的影响

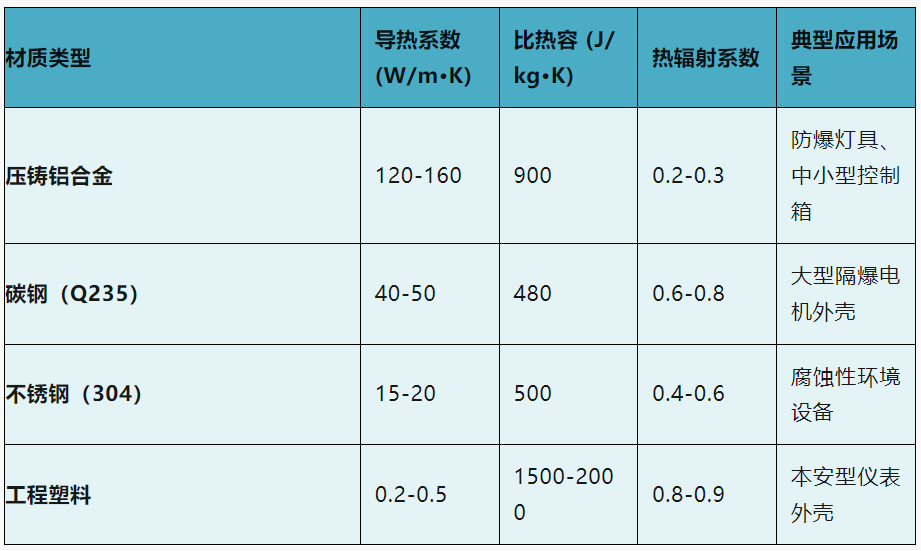

一、材质热力学特性对比

关键参数解读：

导热系数越高：内部热量更快传导至外壳表面（铝合金散热效率是碳钢的3倍）

热辐射系数越高：表面以红外辐射形式散热的能力越强（塑料＞钢＞铝）

比热容越大：吸收相同热量时温升越慢（塑料缓冲温升效果最佳）

二、材质对温升的影响机制

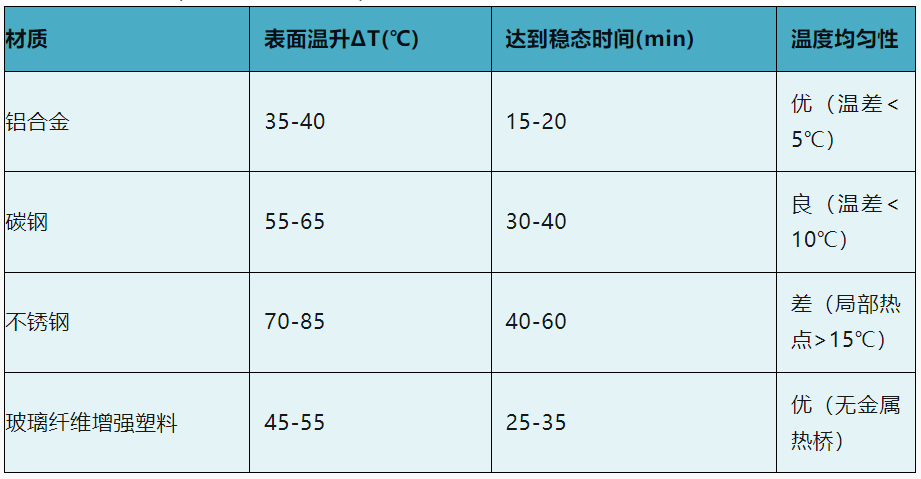

1、散热效率差异（以100W热源为例）

案例：相同功率的防爆LED灯，铝合金壳体表面温度比不锈钢低20℃，更易满足T4组（≤135℃）要求。

2. 结构设计放大效应

①壁厚影响：
碳钢壳体厚度从5mm增至8mm，热阻增加40%，温升提高12-18℃
对策：铝合金可通过加强筋减薄壁厚（典型3-5mm），碳钢需增加散热鳍片

②表面处理：
喷黑漆可使辐射散热提升30%（尤其对不锈钢/碳钢）
风险：涂层剥落可能堵塞隔爆间隙

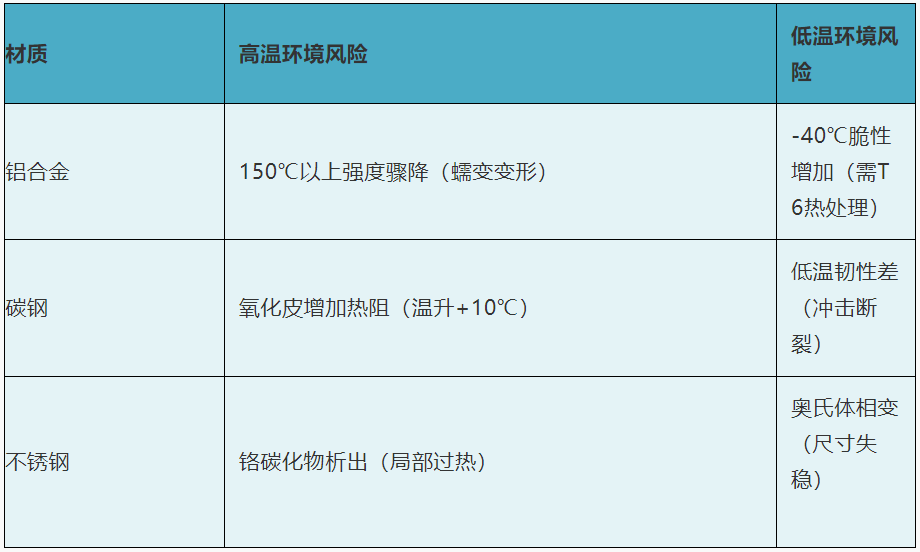

1. 直接风险

①点燃爆炸物：设备表面温度超过环境介质点燃温度（如汽油T3=200℃，氢气T1=450℃）

②材料劣化：

橡胶密封圈在>100℃时硬化失效（丁腈橡胶寿命缩短至1/10）

环氧浇封料在>130℃时开裂

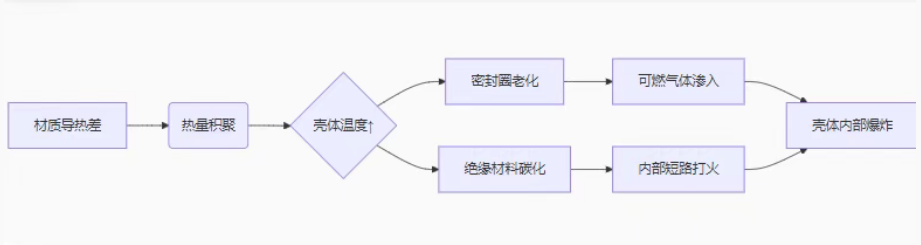

2. 间接故障链

经典案例：某化工厂不锈钢防爆接线盒因散热不良导致表面温度达150℃（超过T4组限值），引燃丙烯气体（点燃温度460℃，但高温加速了密封圈失效导致气体渗入）。

四、材质选型与温升控制策略

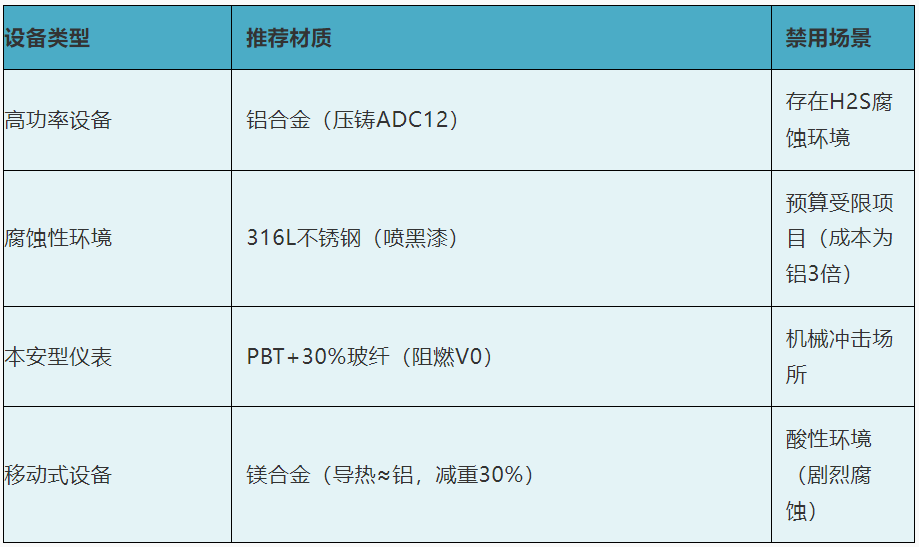

1. 科学选材原则

2. 强化散热设计

①被动散热：

铝合金壳体增加 针状散热鳍片（散热面积提升50%）

碳钢设备外壁焊接 铜热管（导热系数398W/m·K）

②主动散热：

正压型设备内置 无火花风扇（需Ex nR认证）

大功率变频器采用 热管+水冷板（温降可达30℃）

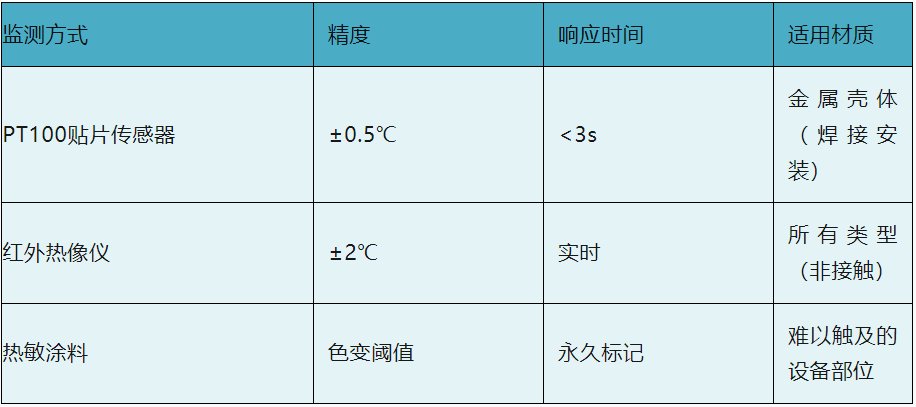

3、温度监控冗余

安全阈值设定：动作温度 ≤（认证T组温度 - 10℃）
例如T4组设备，散热系统在125℃必须启动强制冷却

五、维护中材质相关风险防控

1、清洁禁忌

①铝合金：禁用酸碱性清洗剂（pH>9或<5会腐蚀）

②不锈钢：Cl⁻浓度>25ppm环境避免钢丝刷（引发应力腐蚀）

2、检修要点

①打开隔爆面后必须 更换密封垫片（压缩形变导致导热路径改变）

②焊接修补后需 退火消除热应力（残余应力使热变形超标）

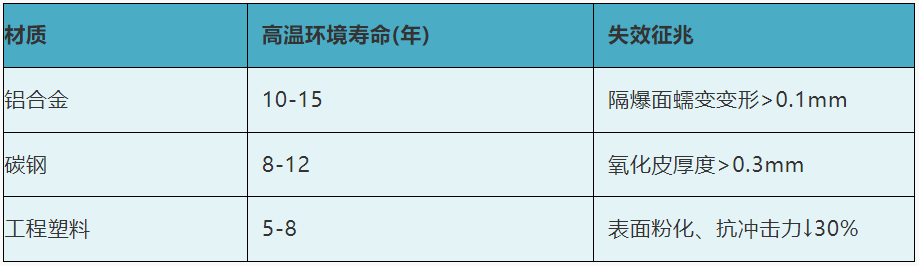

③寿命管理

材质选型决定温升安全边际

1、优先选择高导热材质：铝合金在多数场景综合性能最优，温升比不锈钢低40%以上

2、动态匹配热管理：>500W设备必须搭配主动散热，并设置双冗余温控

3、全生命周期监控：

①新设备验收时进行 热平衡测试（GB 3836.1附录B）

②每年用 红外热像仪 建立设备温度云图档案

③超过设计寿命50%的设备 缩短温检周期至季度

警示案例：某天然气泵站因将防爆控制箱材质从铝合金改为不锈钢（未重新计算温升），夏季箱体温度达148℃（超过T4组限值），引发甲烷爆燃。事后检测显示原铝合金箱体同工况仅112℃。
